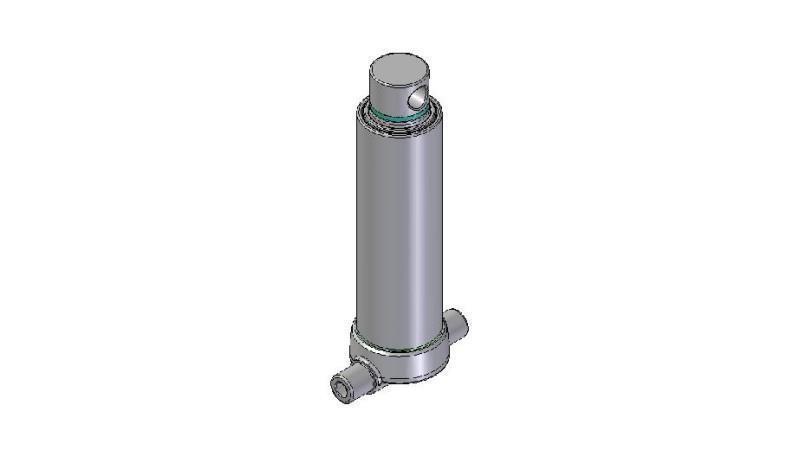

4522F -TELESKOPSKI CILINDAR INFERIOR – RUPA 2 STUPNJA HODA 695 FI 106

Opšti opis

Svi teleskopski cilindri su učinkoviti, zmogljivi i zanesljivi. Sastavljeni su iz više stupnjeva (od 2 do 8 stupnja).  Cilindri su predviđeni za djelovanje kod radnog pritiska 180 bara. Održavanje kiper cilindra je jednostavno – samo sa brtvama.

Upotreba

Teleskopski kiper cilindri se upotrebljavaju u različitih gospodarskih panogah, kao što su poljoprivreda, građevinstvo i strojarstvo. Namijenjeni su za jedno, dvo ili tri – strano kipanje traktorskih prikolica, kiperev i ostalih tovornih nadogradnja.

Proizvodnja

Poduzeće di Natale-BERTELLI izrađuje cilindre več od godine 1970. To je jedinstvena italijanska fabrika i jedna rjeđih na svjetu, koja upotrebljava postupak »tenefiranja« za zaštito klipnjače teleskopskih cilindra. Dugogodišnje iskustva i istraživanja su omogučile izbolšanje kakovosti razširenja proizvodnje.

Zaštita cilindra

Klipnjače cilindra su zaštitene sa teniferom, to je spojina, koja je kemički otporna, zato povečava otpornost na oksidaciju i koroziju. Intermetalne spojine proizvode odlično protifrikcijski sloj, koji omogučava klizanje stupnja čelika protiv čeliku. Debeljina spojine sloja je 0,25: 0,3 mm, sa najmanju tvrdoču 570 HV, protiv 180 HV standardnog čelika, je posebno otporna na prljavštinu, prah, kamen… Otpornost protiv izrabe. Kiper cilinderi nisu lakirani ili kako drugčije zaštiteni.

Sigurnosni poduzeti za montažu

Kod lakiranja ili bojanja, uvjek zaštitite gornji dio, tako da boja ne ošteti brtve. Namjestite sigurnosni ventil na hidravlični sistem, nastavljen na 200 bara. Dok se čisti unutrašnjost rezervoara i skladnih filtera, vazduh ne smije izbječi u sistem. Kod spuštenog kesona klipnjače ne smeju biti ispod opterečenja (prilagodljiva zračnost mora biti barem 20 mm). Cilindar se ne smije direktno ispirati sa visokotlačnim mlazom. Upotrebiti mineralna hidravlična ulja i maziva sa viskoznoču 2 do 6  kod 50 ° C

Priporučena gustoča:

- ISO 22 kod temperature od -18 ° C do + 5 ° C

- ISO 32 kod temperature od 0 ° C do + 25 ° C

- ISO 68 kod temperature od -10 ° C do + 38 ° C

Važne sigurnostne instrukcije

Nikad ne prekoračiti maksimalni radni pritisak. Uvjek pružite opterečenje u okvirima največeg tovora. Uvjek se pobrinite, da je tovor jednakomjerno podjeljen. Namjestite na tvrdu i ravno osnovu. Kod kipanja mora biti vozilo u mirovanju. Pobrinite se za sigurno radno područje. Nikada ne posezite u varnostni ventil. Kod ignorancije sigurnostnih instrukcija se ne priznaje garancija na cilindar.
