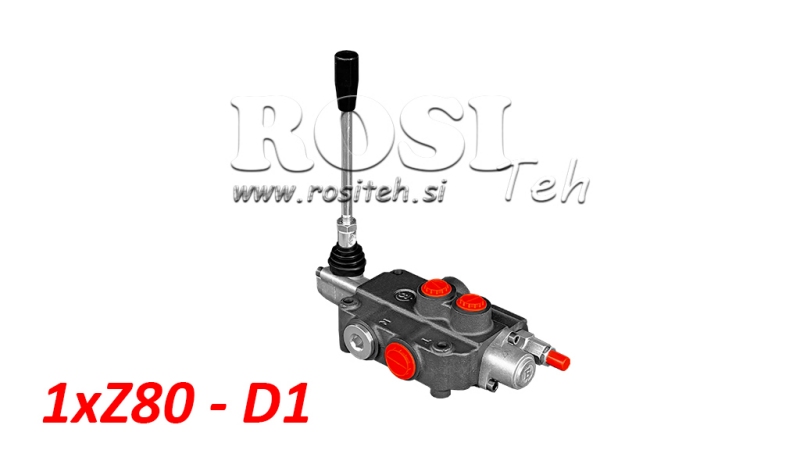

HÜDRAULIKA KLAPP 1XZ80 + HÜDRAULILINE MOOTOR D1

Üldine kirjeldus:

Käsitsi või mehaaniline hüdraulika klapp Р80 on mõeldud töövoo jaotamiseks ja juhtimiseks hüdraulikapumba ja tarbijate (silindrid, hüdraulilised mootorid…) vahel.
Hüdraulika klappe kasutatakse erinevatel eesmärkidel põllumajanduses, tööstuses, ehituses jne. järgmiste juhtimiseks:

• ühepoolsete silindrite
• kahepoolsed silindrid
• hüdraulilised mootorid
• ujufunktsioonid (kruvi jaoks)
• joystikid (üles-alla, vasak-parem)

Need on kokku pandud plokiks 1 kuni 6 kangiga.

Toimimine:

Kõik hüdraulika klapid on varustatud turvaventiiliga. Neutraalses asendis (kang keskel) ringleb õli klapi kaudu. Kui kangi liigutatakse ühele või teisele poole, põhjustab hüdraulika klapp silindri liikumise või hüdraulilise mootori pöörlemise ühes või teises suunas. Pärast kangi vabastamist naaseb see automaatselt neutraalsesse asendisse, hüdrauliline mootor või silinder peatub praeguses asendis ja õli ringleb taas klapi kaudu. On võimalik kasutada nn 'sulgemiskeskuse' elementi, mis muudab klapi nii, et neutraalses asendis õli ei ringle klapi kaudu või selline klapp ei voola enam. Kui kasutatakse või ühendatakse teisi klappe, on vajalik kasutada 'ülekande' elementi, mis võimaldab õli varustamist teistele klappidele.

Ujuvfunktsiooniga spindlitega klapid võimaldavad silindri vabalt õli voolata, mis tähendab, et silinder liigub vabalt (või lumekruvi kohandub maastikuga).

Ühepoolsete silindrite jaoks mõeldud spindlitega klapid on mõeldud ühepoolsete silindrite jaoks.

Konstruktsioon:

Р80 on monobloki jaotamisventiil. See on valmistatud malmist EN-GJL300. Spindlid on valmistatud süsinikterasest ja on kõva kroomkattega.

Ühendused:

Spindel on kinnitatud kahe M8 kruviga.
