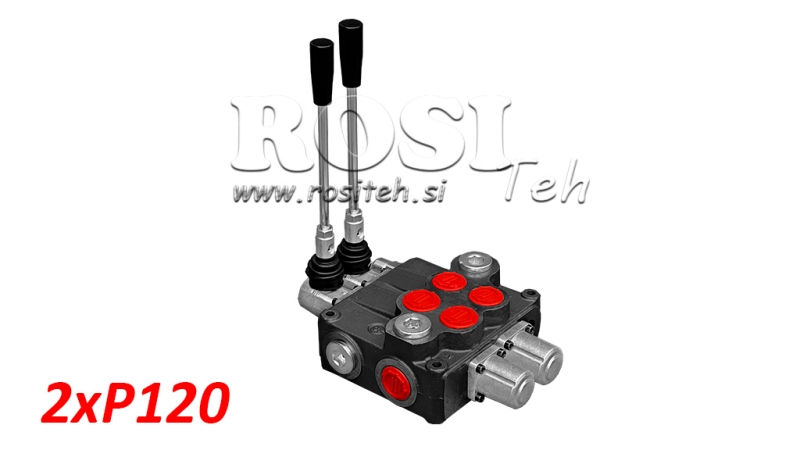

HÜDRAULIKA KLAPP 2XP120

Üldine kirjeldus:

Manuaalne või mehaaniline hüdraulika klapp Р120 on mõeldud töövoo jaotamiseks ja juhtimiseks hüdraulikapumba ja tarbijate (silindrid, hüdraulilised mootorid…) vahel.
Hüdraulika klappe kasutatakse erinevatel eesmärkidel põllumajanduses, tööstuses, ehituses jne. järgmiste juhtimiseks:

• ühepoolsete silindrite
• kahepoolsed silindrid
• hüdraulilised mootorid
• ujufunktsioonid (kruvi jaoks)
• joystickid (üles-alla, vasak-parem)

Need on kokku pandud 1 kuni 4 kangiga plokki.

Toimimine:

Kõik hüdraulika klapid on varustatud turvaventiiliga. Neutraalses asendis (kang keskel) ringleb õli klapi kaudu. Kui kangi liigutatakse ühele või teisele poole, põhjustab hüdraulika klapp silindri liikumise või hüdraulilise mootori pöörlemise ühes või teises suunas. Pärast kangi vabastamist naaseb see automaatselt neutraalsesse asendisse, hüdrauliline mootor või silinder peatub praeguses asendis ja õli ringleb uuesti klapi kaudu. On võimalik kasutada nn 'sulge keskpunkti' elementi, mis muudab klapi nii, et neutraalses asendis ei ringle õli klapi kaudu või selline klapp ei voola enam. Teiste klappide kasutamisel või ühendamisel on vajalik kasutada 'ülekande' elementi, mis võimaldab õli tarnimist teistele klappidele.

Ujuvfunktsiooniga spindlitega klappide puhul võimaldab see silindril õli vabalt voolata, mis tähendab, et silinder liigub vabalt (või lumekruvi kohandub maastikuga).

Ühepoolsete silindrite jaoks mõeldud spindlitega klapid on mõeldud ühepoolsete silindrite jaoks.

Konstruktsioon:

Р120 on monobloki jaotuskapp. See on valmistatud malmist EN-GJL300. Spindlid on valmistatud süsinikterasest ja on kõva kroomkattega.

Ühendused:

Ühendused: Spindel on kinnitatud nelja M10 kruviga
