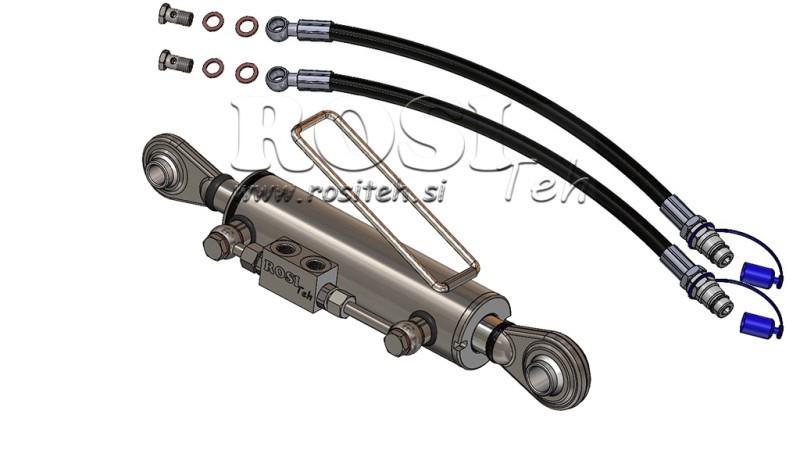

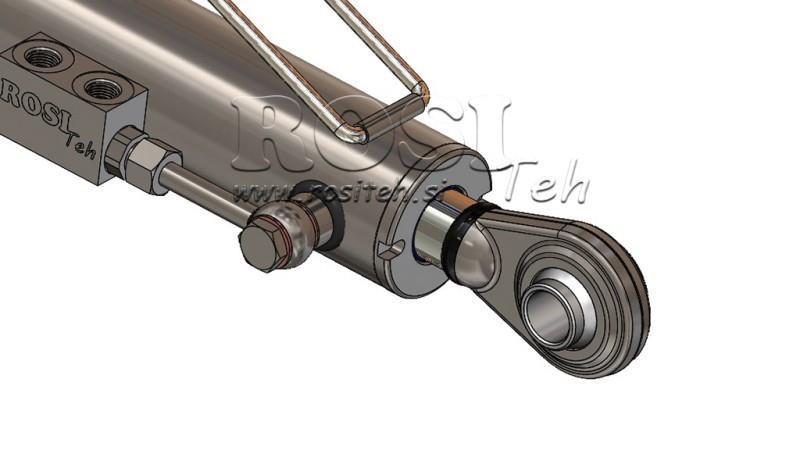

3° POINT HYDRAULIQUE STANDARD - 1/2 CAT. 63/35-160 (45-95HP)(19.2/25.4)

3° POINT HYDRAULIQUE

(eng. top link or third point, ger. hydraulischer oberlenker) est essentiellement un vérin hydraulique à double effet standard avec des connexions soudées pour le montage entre le tracteur et l'attachement du tracteur. C'est définitivement une amélioration pour le tracteur s'il ne l'a pas déjà en standard. Les 3° points hydrauliques sont protégés contre la corrosion par galvanisation. Tous les 3° points hydrauliques ont également une vanne de blocage installée pour la sécurité. En cas de dommage à la durite hydraulique, le vérin du 3° point reste dans la même position, maintenant ainsi l'attachement du tracteur en place. La vanne de blocage sert également à garantir que les durites, malgré les vibrations pendant la conduite, ne sont pas sous pression, évitant ainsi de surcharger la vanne hydraulique du tracteur.

Types les plus courants de 3° points hydrauliques :

- 3° point hydraulique standard

(a un œil de roulement soudé des deux côtés)

- 3° point hydraulique automatique

(a un crochet de couplage rapide automatique pour la boule montée sur la tige du vérin pour l'attachement du tracteur)

- 3° point hydraulique spécial

(est un 3° point automatique, mais a un crochet spécial soudé sur le vérin au lieu d'un œil de roulement, permettant un plus grand mouvement du 3° point à gauche ou à droite)

- 3° point hydraulique filetés

(la longueur du 3° point peut être prolongée par la longueur du filetage)

Utilisation des 3° points hydrauliques :

Les 3° points hydrauliques ou écrous de jante deviennent de plus en plus indispensables sur chaque tracteur, notamment avec les charrues pour le labourage du sol, où un réglage précis de la charrue est possible. Ils sont particulièrement utiles avec les planches de nivellement pour le sol, ainsi que les chariots élévateurs de tracteurs, où ils sont utilisés pour l'inclinaison, et même sur les plateformes pour basculer des charges.

Comment choisir le bon 3° point hydraulique pour votre tracteur ?

1. ÉTAPE : Combien de chevaux-vapeur a le tracteur sur lequel le 3° point sera utilisé ?

Catégorie 1 : pour les tracteurs de 20 à 55 HP (15 - 40 kW)

Catégorie 2 : pour les tracteurs de 45 à 95 HP (35 - 70 kW)

Catégorie 3 : pour les tracteurs de 80 à 210 HP (60 - 155 kW)

Catégorie 4 : pour les tracteurs de 180 à 380 HP (135 - 285 kW)

Il est également judicieux de considérer quel attachement le 3° point sera utilisé, car par exemple, avec un tracteur de 100 HP, nous n'avons pas besoin d'un 3° point de catégorie 3 si nous l'utiliserons pour une plateforme de tracteur qui a une capacité de charge max. de 1500 kg.

2. ÉTAPE : Quel type de trous pour la goupille ('coin de tracteur') doit avoir le 3° point ?

Catégorie 1 : Trous de 19.2 mm ou 25.4 mm

Catégorie 2 : Trous de 25.4 mm

Catégorie 3 : Trous de 25.4 mm ou 32.4 mm

Catégorie 4 : Trous de 45.2 mm ou 32.4 mm

Il est également possible d'utiliser un réducteur, qui permet d'utiliser un 3° point sur plusieurs tracteurs ou attachements différents.
Dans le cas de 3° points automatiques ou spéciaux, les trous sont déterminés par la boule qui est serrée dans le crochet de couplage rapide sur le 3° point.

3. ÉTAPE : Longueur appropriée du 3° point ou course du 3° point.

Il n'y a pas de règle ou plutôt pas de norme précisément définie pour combien de course un 3° point hydraulique doit avoir pour un type de tracteur spécifique. Cela dépend principalement du type de tracteur et des attachements de tracteur pour lesquels il est destiné. Il est généralement utilisé pour plusieurs attachements de tracteur que nous avons, donc il est nécessaire de déterminer une certaine longueur qui sera adaptée à la plupart d'entre eux. En général, il est plus facile de mesurer le 3° point filetés qui est déjà sur le tracteur. Sur la base de la longueur comprimée du 3° point filetés (mesurée depuis le centre des trous), nous trouvons le 3° point hydraulique le plus proche et ainsi voyons la longueur maximale ou étendue et sa course.

Les courses standard des 3° points sont :
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Les longueurs des 3° points avec la même course dépendent ensuite du type lui-même.

4. ÉTAPE : Choisir le type de 3° point.

- 3° point standard
(utilisé avec des tracteurs standards)

- 3° point automatique
(utilisé si des crochets de couplage rapide sont installés sur les bras de transport inférieurs du tracteur)

- 3° point spécial
(pour une plus grande amplitude de mouvement gauche-droite)

- 3° point filetés
(la longueur du 3° point peut être prolongée par la longueur du filetage)

Les 3° points hydrauliques sont adaptés aux tracteurs :

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
